GB/T 13277.2-2015 壓縮空氣 第2部分：懸浮油含量測量方法

在工業自動化和精密制造領域，壓縮空氣的清潔度對設備性能和產品質量至關重要。其中，壓縮空氣中的含油量是衡量空氣質量的關鍵指標之一

國家標準GB/T 13277

在中國，壓縮空氣中含油量的檢測遵循國家標準GB/T 13277。GB/T 13277.2-2015詳細規定了壓縮空氣中液態油和懸浮油的取樣和定量分析方法，適用于一般用壓縮空氣系統中的含油量測量，測量范圍從0.001mg/m3至10mg/m3。

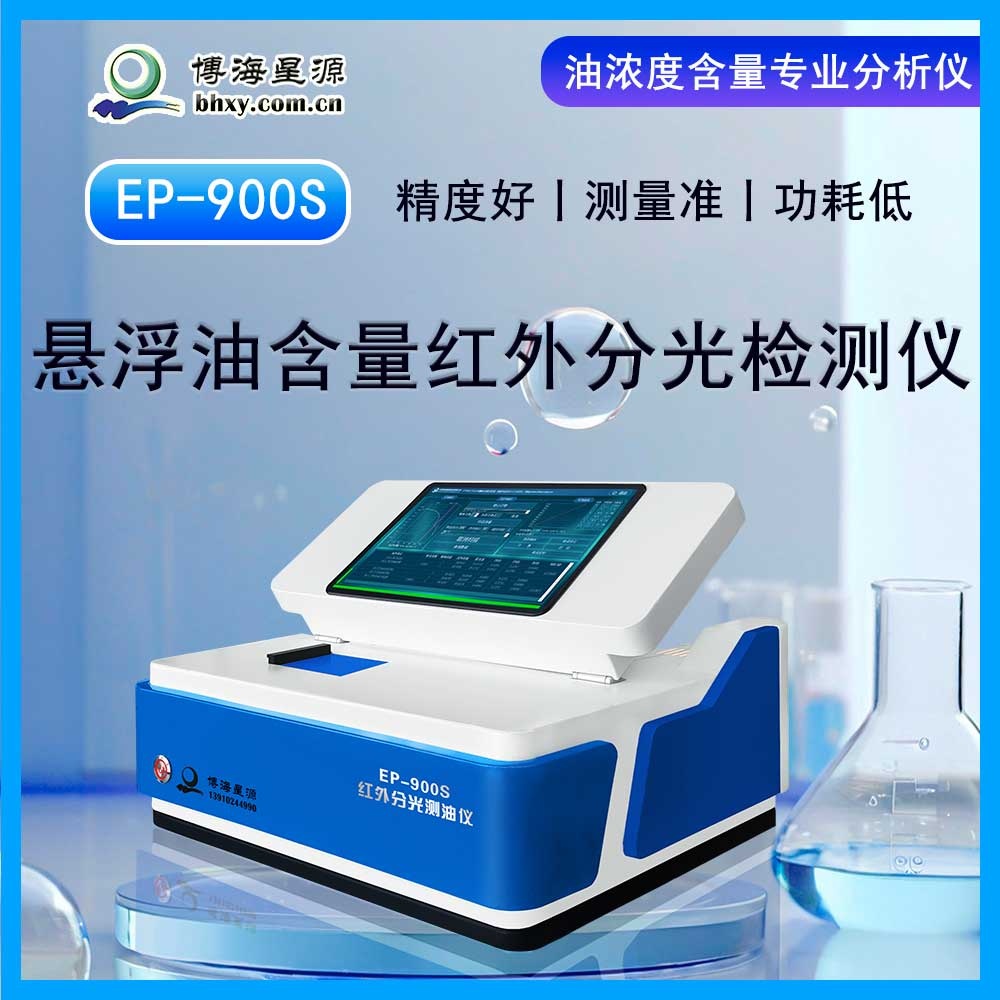

含油量檢測儀

1. 國際標準ISO 8573

ISO 8573標準是國際上廣泛認可的壓縮空氣質量標準，它將壓縮空氣中的污染物分為固體顆粒、水含量、油含量等。

2. 含油量檢測方法

GB/T13277.2-2015《壓縮空氣第2部分:懸浮油含量測量方法》自2016年6月實施以來,填補了國內壓縮空氣中懸浮油含量測量標準的空白。該標準中共有A、B1、B2三種方法,見表1。由表1可以看出,A方法適用于懸浮油含量較多時,且取樣時間長;B1方法為全流量取樣,流量大時,需要的取樣裝置也會很大;B2方法具有省時和取樣設備便捷的雙重優點，并日能夠包含GBT13277.1-2008及GBT4830-2015中給出的所有含油量等級指標。B2方法的基本原理是:在3個特征波數下,溶劑中的油濃度與油對紅外光的吸收率成正比,這3個波數取決于油的類型。

具體測量過程為:使用四氯化碳或四氯乙烯或三氯三氟乙烷配置6種不同同油濃度的溶劑,并在3個特征波數下測量吸收率,然后繪制出油濃度的標定曲線。使用三層高效玻璃纖維膜片對懸浮油進行取樣,再用試劑從膜片上萃取油份,然后測量萃取溶液的吸收率。通過標定曲線計算出萃取的油溶液濃度,從而進一步計算出壓縮空的懸浮油含量
